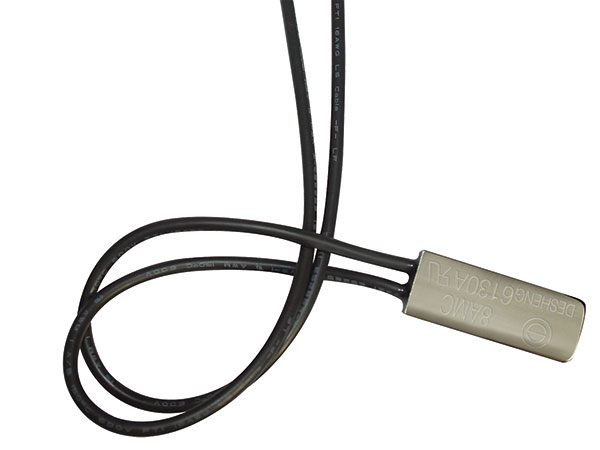

La característica principal del protector térmico modelo 8AMC es su gran volumen y capacidad de transporte de corriente. Se utiliza principalmente paracondensadores de arranque, motores de autos, balastos, y transformadores, entre otros. El protector con el sistema de calentamiento PTC se re-establece manualmente.
Principio de trabajo
Este dispositivo de protección térmica está diseñado para ser sensible tanto a la corriente como a la temperatura. El calor generado desde la rotación del motor, combinado con el efecto térmico de la corriente de la lámina bimetálica, contribuye a un aumento de temperatura que el bimetal puede detectar de forma sensible. Luego los dos contactos se separan y el circuito se abre. Cuando la temperatura baja al valor preestablecido, la tira bimetálica se voltea de nuevo y hace que el circuito se cierre.

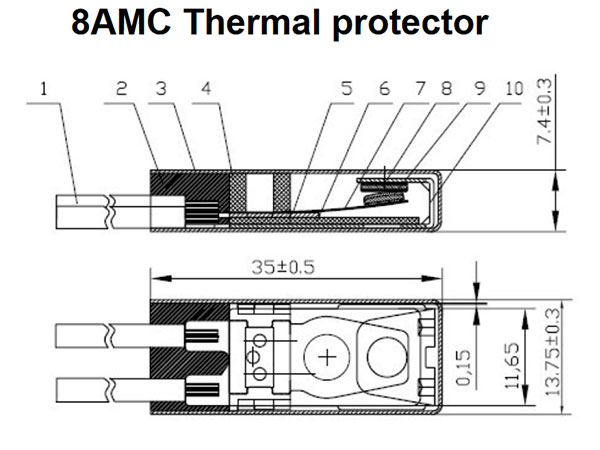

Diseños del protector:
1. Cable conductor 2. Pegamento de sellado 3. Caja metálica 4. Base fija 5. Tira conductora 6. Placa 7. Disco bimetálico 8. Contacto estacionario 9. Contacto móvil 10. Soporte
Características
1. Temperatura de apertura: 80-160℃, con 5℃ para cada paso; tolerancia de temperatura de apertura: ±5℃
2. Temperatura de cierre: 1/2 de la temperatura de apertura; tolerancia: ±20℃ (a pedido del cliente)
3. Capacidad máxima de contactos: AC 250V/25A, AC 120V/45A
4. UL: E214731
5. CC: CQC11002055927
Modelo | Temperatura de apertura | Temperatura de cierre (referencia) |
8AMC80 | 80±5℃ | 40±15℃ |
8AMC85 | 85±5℃ | 40±15℃ |
8AMC90 | 90±5℃ | 45±15℃ |
8AMC95 | 95±5℃ | 45±15℃ |
8AMC100 | 100±5℃ | 50±20℃ |
8AMC 105 | 105±5℃ | 50±20℃ |
8AMC 110 | 110±5℃ | 55±20℃ |
8AMC 115 | 115±5℃ | 55±20℃ |
8AMC 120 | 120±5℃ | 60±20℃ |
8AMC 125 | 125±5℃ | 60±20℃ |
8AMC 130 | 130±5℃ | 65±20℃ |
8AMC 135 | 135±5℃ | 65±20℃ |
8AMC 140 | 140±5℃ | 70±20℃ |
8AMC 145 | 145±5℃ | 70±20℃ |
8AMC 150 | 150±5℃ | 75±20℃ |
8AMC 155 | 155±5℃ | 75±20℃ |
8AMC 160 | 160±5℃ | 80±20℃ |
