Protector térmico modelo 15AM-D

Termostato de acción rápida, disyuntor térmico, dispositivo de control térmico, protector contra sobrecarga de circuitos, dispositivo de protección térmica, interruptor

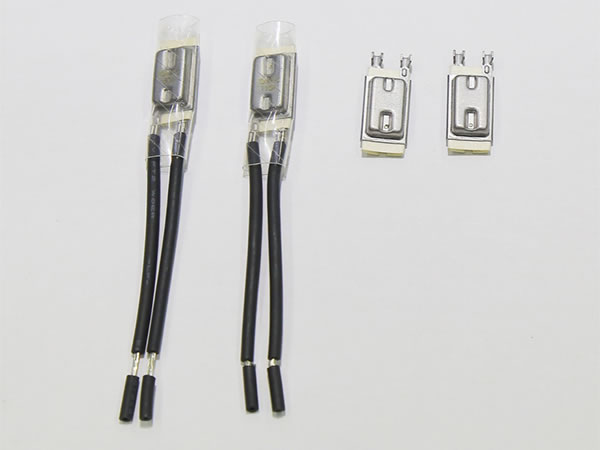

 Protector térmico modelo 15AM-D

El 15AM-D está diseñado para proporcionar protección de sobrecarga y rotor bloqueado para una amplia variedad de motores para electrodomésticos industriales y domésticos, tales como motores para bombas, lavadoras, lavavajillas, secadoras, aspiradoras, ventiladores, cargadores de baterías y hornos de microondas. El principio de funcionamiento de 15AM-D es simple y eficaz. Una corriente fluye a través del disco bimetálico resistivo. Cuando se produce un fallo, el corriente aumentado y la temperatura de cáscara elevada calientan el disco bimetálico para abrir los contactos. A medida que el dispositivo se enfría a una temperatura segura, los contactos se restablecerán automáticamente. Como un dispositivo de metal, es necesario aislar el protector de otras partes conductoras, un manguito aislante está normalmente equipado.

Diseños del protector

Cables: AWG 22#-18# alambre de cobre estañado; el modelo y largo del cable, y el largo del aislamiento del cable es personalizable;
Carcasa: placa de acero con tratamiento de recubrimiento de zinc y níquel;
Envoltura del cable: mango aislante de poliéster

Características principales
1. Capacidad de contacto nominal, carga resistiva: 13A/250VAC; carga inductiva: 5A/250VAC, ψ=0.6-0.7
2. Vida útil bajo la capacidad de contacto nominal: 15,000 horas
3. Temperatura de apertura: 60~170℃, con 5℃ para cada paso; tolerancia de temperatura de apertura: ±5℃
4. Disco bimetálico con resistividad variada está disponible para cumplir con su requisito de tiempo de viaje.
5. Resistencia de cable (para 15AM-D con cable conductor solamente): 50 N aplicado de cable a cable durante 1 minuto. No hay deslizamiento o ruptura.
6. Resistencia de contacto: máx. 50mΩ.

Temperatura de apertura y cierre:
Modelo Temperatura de apertura Temperatura de cierre Modelo Temperatura de apertura Temperatura de cierre
15AM-D 60X 60±5℃ 45±10℃ 15AM-D 120X 120±5℃ 75±15℃
15AM-D 65X 65±5℃ 50±10℃ 15AM-D 125X 120±5℃ 80±15℃
15AM-D 70X 70±5℃ 50±12℃ 15AM-D 130X 130±5℃ 85±15℃
15AM-D 75X 75±5℃ 55±12℃ 15AM-D 135X 135±5℃ 85±15℃
15AM-D 80X 80±5℃ 55±15℃ 15AM-D 140X 140±5℃ 90±15℃
15AM-D 85X 85±5℃ 60±15℃ 15AM-D 145X 145±5℃ 95±15℃
15AM-D 90X 90±5℃ 60±15℃ 15AM-D 150X 150±5℃ 95±15℃
15AM-D 95X 95±5℃ 65±15℃ 15AM-D 155X 155±5℃ 100±15℃
15AM-D 100X 100±5℃ 65±15℃ 15AM-D 160X 160±5℃ 105±15℃
15AM-D 105X 105±5℃ 70±15℃ 15AM-D 165X 165±5℃ 110±15℃
15AM-D 110X 110±5℃ 70±15℃ 15AM-D 170X 170±5℃ 115±15℃
15AM-D 115X 115±5℃ 75±15℃

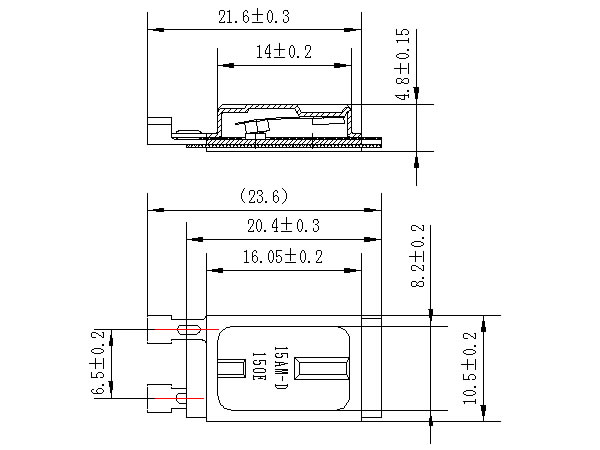

SOPORTE (protector térmico modelo 15AM-D)
XXX
Opening temp. Code Opening temp. Code
60 ℃ 060 120 ℃ 120
65 ℃ 065 125 ℃ 125
70 ℃ 070 130 ℃ 130
75 ℃ 075 135 ℃ 135
80 ℃ 080 140 ℃ 140
85 ℃ 085 145 ℃ 145
90 ℃ 090 150 ℃ 150
95 ℃ 095 155 ℃ 155
100 ℃ 100 160 ℃ 160
105 ℃ 105 165 ℃ 165
110 ℃ 110 170 ℃ 170
115 ℃ 115

X
Resistividad bimetálica Código
30 A
70 B
100 C
125 D
250 E
475 F
675 G
