Interruptor de límite de temperatura para motor, control de límite de alta temperatura, termostato de acción rápida, termostato bimetálico, fusible térmico

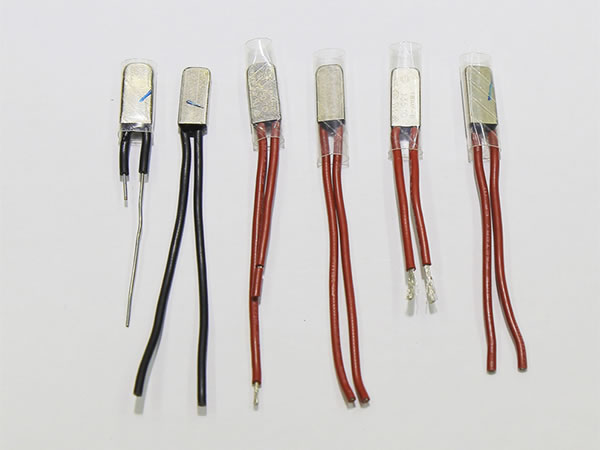

El protector térmico modelo18AM-B funciona como un dispositivo para protección de sobre-corriente principalmente en motores AC de una fase (50Hz, 220V). Ayuda a evitar que el motor se incendie en algún estado de operación anormal como sobrecarga y estancamiento.

Este tipo de protector térmico está equipado con la lámina bimetálica en una forma específica, que es el principal componente sensible a la temperatura la cual cambia el estado de los contactos y corta el circuito. Este interruptor térmico de circuitos presenta un volumen pequeño y alta sensibilidad, y se utiliza principalmente en baterías, motores de aires acondicionados, y sistemas de calefacción para butacas de coches, entre otros.

En general, en un circuito eléctrico controlado por el protector térmico, cuando la temperatura se eleva hasta el límite, el componente bimetálico fuerza la separación de los dos contactos, y corta el circuito. Cuando la temperatura desciende al rango establecido, los contactos se vuelven a tocar y el circuito se cierra.

Diferencias entre el 18AM-B y el 18AM-C
Los modelos de protectores térmicos18AM-B y 18AM-C son de la misma serie y comparten propiedades, rendimiento, y estructura interna similares. La diferencia está en la caja. La carcasa del interruptor térmico 18AM-B está hecha de acero inoxidable (usado en conjunto con el mango aislante), y el protector 18AM-C adopta la caja de plástico aislada.

Características principales
1. La caja de acero inoxidable reforzada le permite al protector térmico poder soportar 30MPa de presión. El espesor de sus paredes es mayor o igual a 0.5 mm. Para la aplicación en el motor plástico, el dispositivo de protección térmica se debe montar en la estructura interna del motor.
2. Capacidad máxima de los contactos: AC 250V/8A (6000 horas de servicio); AC 125V/12A (6000 horas de servicio)
3. Temperatura de apertura: 50-130℃, con 5℃ para cada paso; tolerancia de la temperatura de apertura: ±5℃
4. Cables estándar: UL3135 #20, rojo, 70mm; el largo del cable y el largo de la banda es personalizable.

Temperatura de apertura y cierre:
