Disyuntor térmico de alta temperatura, interruptor de límite térmico, interruptor de protección térmica, disyuntor eléctrico, dispositivo para protección contra sobrecarga

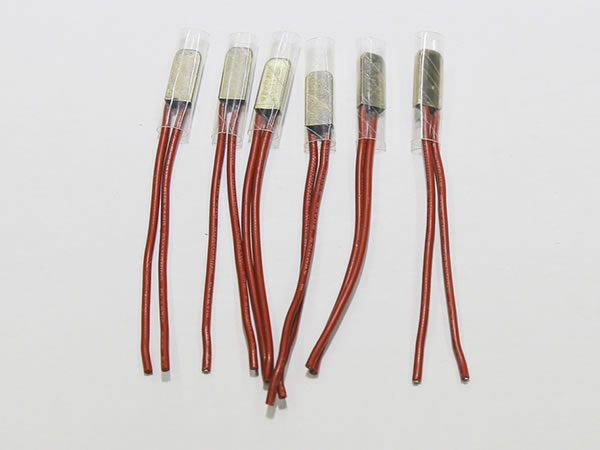

El protector térmico modelo BR-A1D comparte las mismas propiedades y estructura interna del modelo BR-B2D. La única y gran diferencia entre estos dos productos es que el modelo BR-B2D está diseñado con carcasa plástica aislada y el modelo BR-A1D utiliza la carcasa de acero inoxidable (utilizada en conjunto con el mango de aislamiento).

La aplicación primaria de este dispositivo de protección de sobrecarga es proteger el motor AC de una fase (50Hz, 220V) de la excesiva carga de tensión, estancamiento, u otras condiciones anormales. Basándose en el sensor de temperatura del bimetal y el efecto térmico de la corriente, el estado del componente bimetálico cambia rápidamente, llevando a la separación automática de los contactos y, por lo tanto, a un circuito abierto. Eltermostato BR-A1D presenta un volumen pequeño y alta sensibilidad. Puede soportar 30MPa de presión con su cierre reforzado.

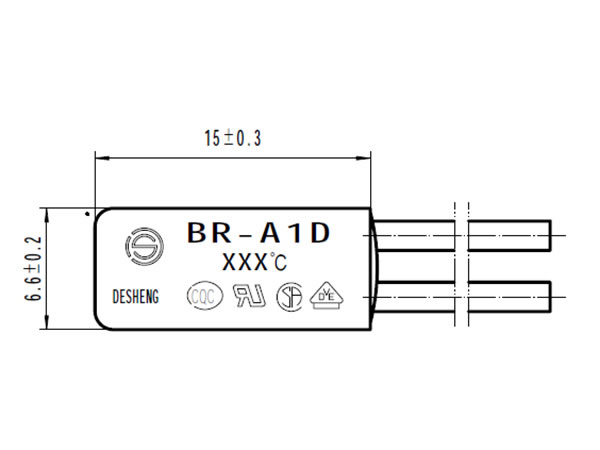

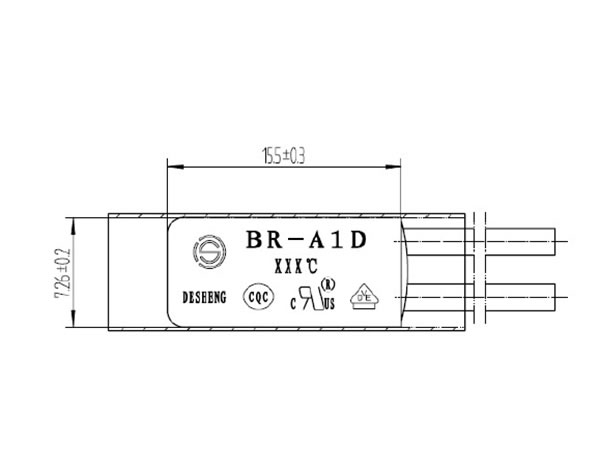

Diseños del protector:

Características
1. El cierre reforzado de acero inoxidable permite que el protector térmico pueda soportar 30MPa de presión. El espesor de sus paredes es menor o igual a 0.5 mm. Para aplicarlo en el motor de plástico, el protector se debe montar dentro del motor.
2. Capacidad de contactos máxima: AC250V/8A (6000 horas de servicio); AC125V/12A (6000 horas de servicio)
3. Temperatura de apertura: 50-150℃, con 5℃ para cada paso; tolerancia de temperatura de apertura: ±5℃
4. Cables estándar: UL3135 #20, red, 70mm; el largo del cable y el largo del recubrimiento es personalizable
5. Resistencia del contacto: 50 mΩ (bajo temperatura normal)

Temperatura de apertura y cierre:
