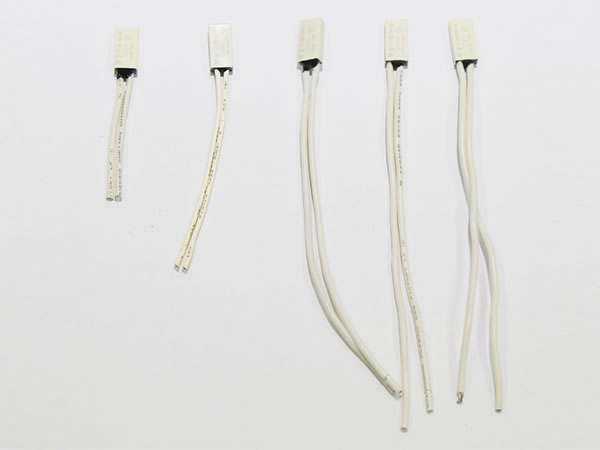

El protector térmico modelo BR-B2D está diseñado principalmente para el sistema de protección eléctrico del motor de una fase AC (50Hz, 220V) en caso de algunas condiciones de trabajo anormales como sobrecarga o estancamiento. Presenta un volumen pequeño y alta sensibilidad. Además de aplicarse en motores, el termostato bimetálico se puede ver también en baterías,motores de aires acondicionados, y sistemas de calefacciónj en butacas de coches, entre otros.
A diferencia del protector térmico modelo BR-A1D que adopta la carcasa de acero inoxidable, el BR-B2D utiliza un cierre plástico aislado. Esto estimula un cambio rápido de las condiciones del bimetal lo que resulta en la separación de 2 contactos y por lo tanto el corte del circuito ni bien percibe la temperatura del bimetal y el efecto térmico.
Bajo condiciones normales, para un interruptor térmico, cuando la temperatura sube al punto máximo, los 2 contactos se separarán y se abrirá el interruptor. Por el contrario, cuando la temperatura descienda al rango permitido, los contactos se tocarán y el interruptor se cerrará.

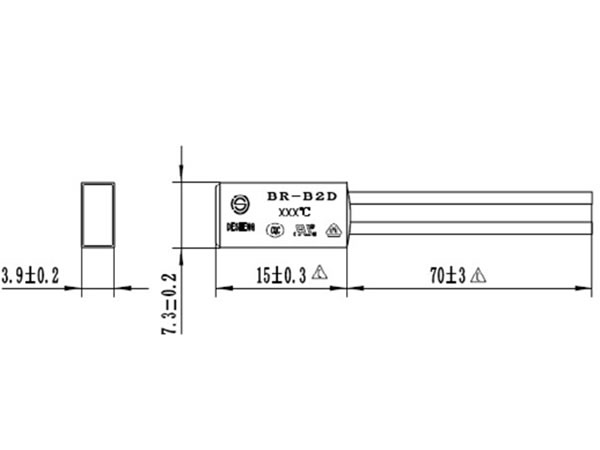

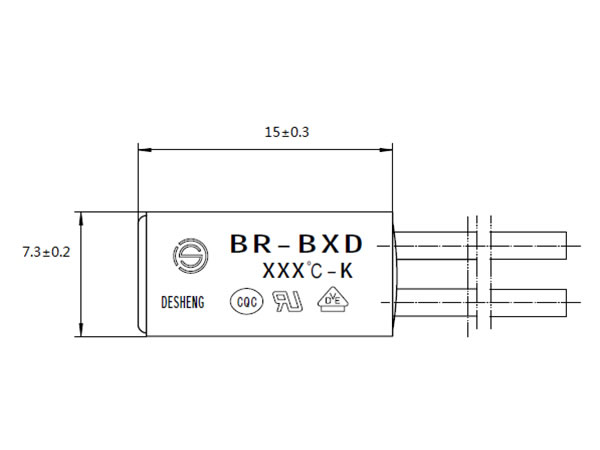

Diseños del protector:
Características principales
1. El dispositivo de protección térmica adopta caja plástica aislada.
2. Capacidad máxima de contactos: AC250V/8A (6000 horas de servicio); AC125V/12A (6000 horas de servicio)
3. Temperatura de apertura: 50-130℃, con 5℃ para cada paso; tolerancia de temperatura de apertura: ±5℃.
4. Cables estándar: UL3266 #22, blanco, 70mm; el largo del cable y del revestimiento es personalizable; el cable de cobre de hilo único cuyo diámetro es de 0.6 mm se debe montar por inserción.
5. Resistencia de contacto: 50 mΩ (a temperatura ambiente)
Modelo | Temperatura de apertura | Temperatura de cierre | Modelo | Temperatura de apertura | Temperatura de cierre |
BR-B2D 50℃ | 50±5℃ | 35±10℃ | BR-B2D 95℃ | 95±5℃ | 65±15℃ |
BR-B2D 55℃ | 55±5℃ | 35±10℃ | BR-B2D 100℃ | 100±5℃ | 65±15℃ |
BR-B2D 60℃ | 60±5℃ | 40±10℃ | BR-B2D 105℃ | 105±5℃ | 70±15℃ |
BR-B2D 65℃ | 65±5℃ | 45±12℃ | BR-B2D 110℃ | 110±5℃ | 75±15℃ |
BR-B2D 70℃ | 70±5℃ | 45±15℃ | BR-B2D 115℃ | 115±5℃ | 75±15℃ |
BR-B2D 75℃ | 75±5℃ | 50±15℃ | BR-B2D 120℃ | 120±5℃ | 80±15℃ |
BR-B2D 80℃ | 80±5℃ | 55±15℃ | BR-B2D 125℃ | 125±5℃ | 85±15℃ |
BR-B2D 85℃ | 85±5℃ | 55±15℃ | BR-B2D 130℃ | 130±5℃ | 85±15℃ |
BR-B2D 90℃ | 90±5℃ | 60±15℃ |
