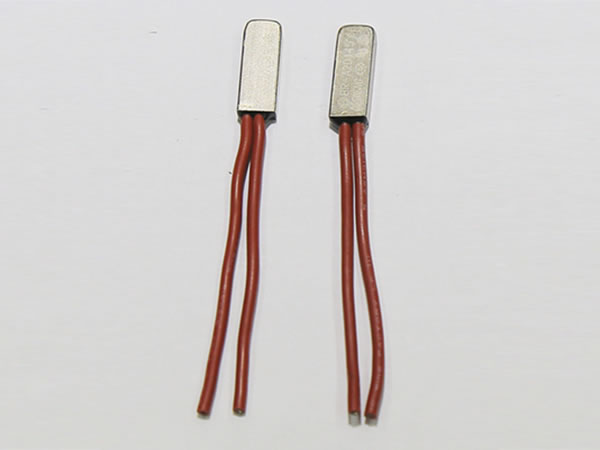

Los protectores térmicos BR-A2D, BR-A, y BW son de la misma serie, y se encuentran en el mercado con una gran demanda desde hace mucho. Se aplican principalmente en motores de aires acondicionados, motores de lavadoras, motores de lavavajillas, balastos, lámparas, y bloques de baterías, entre otros. Para un circuito equipado con este tipo de termostato, la corriente no pasará a través del bimetal debido a que el protector trabaja sólo para detectar la temperatura, en lugar de trabajar como un protector de circuito.
Características
1. Este tipo e protector térmico está diseñado con la caja de acero inoxidable. El espesor de la caja puede soportar 30MPa de presión.
2. Capacidad nominal de contacto: 10A/24V DC, 10A/125V AC, 6A/250V AC
3. Resistencia del contacto del termostato bimetálico: ≤100mΩ (a temperatura ambiente)
4. Fuerza de tensión del cable: si se coloca el cable bajo una presión axial de 50N por 1 min, este no debe romperse ni salirse del protector
Modelo | Temperatura de apertura | Temperatura de cierre | Modelo | Temperatura de apertura | Temperatura de cierre |
BR-A 60 ℃ | 60±5 | 40±10 | BR-A 105 ℃ | 105±5 | 70±15 |
BR-A 65 ℃ | 65±5 | 45±15 | BR-A 115 ℃ | 115±5 | 75±15 |
BR-A 70 ℃ | 70±5 | 50±10 | BR-A 120 ℃ | 120±5 | 80±15 |
BR-A 75 ℃ | 75±5 | 50±15 | BR-A 125 ℃ | 125±5 | 85±15 |
BR-A 80 ℃ | 80±5 | 50±15 | BR-A 130 ℃ | 130±5 | 90±15 |
BR-A 85 ℃ | 85±5 | 55±15 | BR-A 135 ℃ | 135±5 | 95±15 |
BR-A 90 ℃ | 90±5 | 60±15 | BR-A 140 ℃ | 140±5 | 100±15 |
BR-A 95 ℃ | 95±5 | 65±15 | BR-A 145 ℃ | 145±5 | 105±15 |
BR-A 100 ℃ | 100±5 | 70±15 | BR-A 150 ℃ | 150±5 | 105±15 |
